Quạt Ly Tâm Trung Áp Trong Thông Gió Công Nghiệp: Khái Niệm, Cấu Tạo, Ứng Dụng Và 5 Tiêu Chí Lựa Chọn

Quạt ly tâm trung áp đóng vai trò thiết yếu trong hệ thống thông gió, hút bụi và HVAC công nghiệp hiện đại. CÔNG TY TNHH ĐẦU TƯ THƯƠNG MẠI XÂY LẮP ĐIỆN HIỆP PHÁT chia sẻ kiến thức toàn diện về khái niệm, cấu tạo, nguyên lý hoạt động và ứng dụng thực tế của quạt ly tâm trung áp, cùng quy trình lựa chọn phù hợp cho nhà xưởng và công trình công nghiệp.

Tổng quan quạt ly tâm trung áp và vai trò trong hệ thống thông gió công nghiệp

Quạt ly tâm trung áp là thiết bị thông gió công nghiệp hoạt động dựa trên lực ly tâm để tạo áp suất và lưu lượng không khí ổn định. Dải áp suất làm việc thường từ 300 – 3.000 Pa, phù hợp với các hệ thống ống gió có chiều dài trung bình, thiết bị lọc và các ứng dụng xử lý không khí trong nhà xưởng.

Với khả năng cung cấp lưu lượng từ vài trăm đến hàng chục nghìn m³/h, quạt ly tâm trung áp được sử dụng rộng rãi trong các xưởng sản xuất, nhà máy, trung tâm thương mại và hệ thống HVAC.

Xem thêm: Quạt ly tâm hút khói 1.1KW

Khái niệm quạt ly tâm trung áp và dải cột áp đặc trưng

Quạt ly tâm trung áp là dòng quạt tạo áp suất tĩnh từ 300 Pa đến 3.000 Pa, nằm giữa quạt thấp áp và quạt cao áp. Mức áp suất này đủ để vận chuyển không khí qua hệ thống ống gió dài từ 20–100 m, nhiều cút nối và các thiết bị lọc bụi hoặc xử lý khí.

Nhờ khả năng cân bằng giữa hiệu suất và mức tiêu thụ điện năng, quạt trung áp là lựa chọn phổ biến trong các hệ thống thông gió công nghiệp hiện nay.

Vai trò của quạt ly tâm trung áp trong thông gió, hút bụi, hút khói và HVAC

Trong hệ thống thông gió, quạt trung áp giúp lưu thông không khí qua mạng lưới ống gió và các thiết bị xử lý, đảm bảo môi trường làm việc thông thoáng.
Đối với hệ thống hút bụi, quạt tạo lực hút đủ mạnh để thu gom bụi gỗ, bụi kim loại, bụi vải và đưa đến thiết bị lọc. Đây là ứng dụng phổ biến trong các xưởng cơ khí, gỗ và dệt may.
Trong hệ thống hút khói và PCCC, quạt trung áp được sử dụng để tăng áp cầu thang thoát hiểm, hút khói hành lang và tầng hầm, góp phần đảm bảo an toàn khi xảy ra sự cố cháy nổ.

Ngoài ra, quạt còn được ứng dụng rộng rãi trong hệ thống HVAC với vai trò quạt cấp gió tươi, quạt hồi gió và quạt trong các bộ xử lý không khí (AHU), đáp ứng nhu cầu thông gió và điều hòa không khí cho công trình công nghiệp và thương mại.

Cấu tạo và nguyên lý hoạt động của quạt ly tâm trung áp

Quạt ly tâm trung áp gồm các bộ phận chính như vỏ quạt, bánh công tác, trục truyền động, ổ bi, động cơ điện và khung đế. Các bộ phận này phối hợp để tạo ra lưu lượng và áp suất không khí ổn định cho hệ thống thông gió, hút bụi và xử lý khí.

Tùy môi trường sử dụng, quạt có thể được chế tạo từ thép carbon, thép mạ kẽm, inox hoặc vật liệu chống mài mòn nhằm tăng độ bền và tuổi thọ thiết bị.

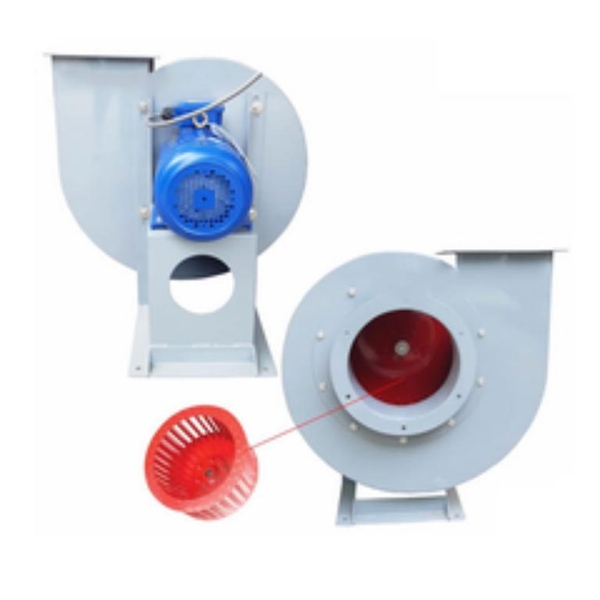

Các bộ phận chính và vật liệu cấu tạo quạt ly tâm trung áp

Vỏ quạt có dạng xoắn ốc, giúp dẫn hướng dòng khí và chuyển đổi vận tốc thành áp suất hiệu quả. Đây là bộ phận quyết định khả năng giảm tổn thất áp và tiếng ồn khi vận hành.

Bánh công tác (cánh quạt) là bộ phận tạo ra lực ly tâm. Các kiểu cánh phổ biến gồm:

Cánh cong ngược: hiệu suất cao, tiết kiệm điện.
Cánh cong xuôi: lưu lượng lớn, kích thước gọn.
Cánh hướng tâm: phù hợp môi trường nhiều bụi và hạt mài mòn.

Trục và ổ bi có nhiệm vụ truyền động và giữ ổn định bánh công tác. Việc bôi trơn, bảo dưỡng định kỳ giúp kéo dài tuổi thọ và hạn chế rung lắc.

Động cơ điện cung cấp năng lượng cho quạt hoạt động, thường sử dụng motor 3 pha với nhiều mức công suất khác nhau tùy nhu cầu thực tế.

Nguyên lý tạo áp suất và đường đi của dòng khí

Khi động cơ vận hành, bánh công tác quay tạo vùng áp suất thấp tại tâm quạt, hút không khí từ cửa vào.

Không khí đi qua các cánh quạt sẽ chịu tác động của lực ly tâm, bị đẩy từ tâm ra mép cánh với vận tốc cao. Sau đó, luồng khí đi vào vỏ xoắn ốc, nơi vận tốc giảm dần và áp suất được tăng lên trước khi thoát ra cửa xả.

Nhờ nguyên lý này, quạt ly tâm trung áp tạo ra cột áp đủ lớn để vượt qua trở lực của hệ thống ống gió, bộ lọc và các thiết bị xử lý khí.

Hiệu suất và áp suất của quạt phụ thuộc vào thiết kế cánh, kích thước bánh công tác và tốc độ quay. Việc lựa chọn đúng cấu hình giúp hệ thống vận hành ổn định, tiết kiệm điện năng và kéo dài tuổi thọ thiết bị.

Đặc điểm kỹ thuật nổi bật và phân hạng quạt ly tâm trung áp

Quạt ly tâm trung áp có lưu lượng từ vài trăm đến hàng chục nghìn m³/h, cột áp từ 300–3.000 Pa và công suất động cơ đa dạng tùy nhu cầu sử dụng. Đây là dòng quạt phù hợp cho các hệ thống thông gió, hút bụi, hút khói và HVAC có đường ống dài hoặc nhiều thiết bị xử lý khí.

Các thông số kỹ thuật quan trọng

Lưu lượng gió

Lưu lượng quạt thường dao động từ 500–50.000 m³/h, đáp ứng từ các hệ thống nhỏ đến nhà máy quy mô lớn.

Cột áp làm việc

300–800 Pa: Thông gió nhà xưởng, cấp khí tươi.
800–2.000 Pa: Hệ thống hút bụi công nghiệp.
2.000–3.000 Pa: Hút khói, xử lý khí thải hoặc hệ thống nhiều trở lực.

Công suất động cơ

Được lựa chọn dựa trên lưu lượng, áp suất và hiệu suất quạt. Thực tế nên dự phòng thêm 10–20% công suất để tránh quá tải khi vận hành.

Hiệu suất quạt

Quạt sử dụng cánh cong ngược thường đạt hiệu suất từ 75–85%, giúp tiết kiệm điện và vận hành ổn định trong thời gian dài.

Độ ồn và độ rung

Mức ồn phổ biến từ 75–95 dB(A). Với các công trình yêu cầu môi trường làm việc yên tĩnh, nên kết hợp thêm hộp tiêu âm và đệm chống rung để giảm tiếng ồn.

Phân biệt quạt ly tâm thấp áp, trung áp và cao áp

Quạt thấp áp (dưới 300 Pa)

Phù hợp cho thông gió chung, đường ống ngắn và ít trở lực. Chi phí thấp nhưng khả năng tạo áp suất hạn chế.

Quạt trung áp (300–3.000 Pa)

Là lựa chọn phổ biến nhất trong công nghiệp nhờ cân bằng giữa lưu lượng, áp suất và chi phí vận hành. Thích hợp cho hệ thống hút bụi, hút khói, HVAC và xử lý khí.

Quạt cao áp (trên 3.000 Pa)

Dùng cho vận chuyển vật liệu bằng khí, lò đốt, hệ thống sấy hoặc các ứng dụng có trở lực rất lớn. Áp suất cao nhưng tiêu thụ điện năng và chi phí đầu tư lớn hơn.

Ý nghĩa trong thiết kế hệ thống

Việc lựa chọn đúng cấp áp suất giúp hệ thống vận hành hiệu quả và tiết kiệm năng lượng. Quạt quá nhỏ sẽ không đủ áp để vượt trở lực, trong khi quạt quá lớn làm tăng chi phí đầu tư và điện năng tiêu thụ. Với phần lớn hệ thống thông gió, hút bụi và xử lý khí hiện nay, quạt ly tâm trung áp là giải pháp tối ưu về hiệu suất và chi phí vận hành lâu dài.

Ứng dụng quạt ly tâm trung áp trong nhà xưởng và hệ thống HVAC

Quạt ly tâm trung áp được sử dụng rộng rãi trong các hệ thống hút bụi, hút khói, xử lý khí thải và thông gió công nghiệp nhờ khả năng tạo áp suất ổn định, phù hợp với hệ thống ống gió và thiết bị xử lý có trở lực trung bình.

Ứng dụng trong hệ thống hút bụi, hút khói và xử lý khí thải

Hệ thống hút bụi công nghiệp

Quạt trung áp thường được sử dụng trong xưởng gỗ, cơ khí, dệt may và nhà máy xi măng để thu gom bụi, phoi và tạp chất phát sinh trong quá trình sản xuất. Áp suất quạt đủ lớn để vận chuyển bụi qua đường ống và thiết bị lọc.

Hệ thống hút khói, hơi dầu

Trong bếp công nghiệp, nhà hàng hoặc xưởng sản xuất, quạt trung áp giúp hút khói, hơi nóng và dầu mỡ, đảm bảo môi trường làm việc thông thoáng và an toàn.

Hệ thống xử lý khí thải

Quạt được dùng để đưa khí thải qua tháp rửa khí, bộ lọc than hoạt tính hoặc các thiết bị xử lý mùi, hóa chất và VOC. Cột áp làm việc thường từ 800–2.000 Pa.

Ứng dụng trong thông gió và HVAC

Thông gió tầng hầm, gara

Quạt trung áp cấp khí tươi và hút khí thải, giúp duy trì chất lượng không khí và giảm nồng độ khí độc trong không gian kín.

Hệ thống tăng áp và hút khói PCCC

Được sử dụng để tạo áp suất dương cho cầu thang thoát hiểm và hành lang, ngăn khói lan rộng khi xảy ra sự cố cháy.

Hệ thống HVAC

Quạt ly tâm trung áp thường lắp trong AHU hoặc hệ thống điều hòa trung tâm để cấp khí tươi, hồi gió và phân phối không khí qua mạng ống gió. Áp suất làm việc phổ biến từ 400–1.200 Pa.

Tiêu chí lựa chọn quạt ly tâm trung áp

Xác định lưu lượng gió

Lưu lượng phụ thuộc vào mục đích sử dụng như thông gió, hút bụi hoặc cấp khí tươi. Với nhà xưởng thông thường, số lần trao đổi gió thường từ 6–12 lần mỗi giờ.

Tính toán áp suất hệ thống

Cần cộng tổng trở lực của đường ống, cút nối, van gió, bộ lọc và các thiết bị xử lý khí để chọn quạt có cột áp phù hợp.

Lựa chọn công suất động cơ

Động cơ phải đáp ứng đủ lưu lượng và áp suất yêu cầu, đồng thời nên có hệ số dự phòng để đảm bảo vận hành ổn định và tránh quá tải.

Xem xét môi trường làm việc

Nếu môi trường có bụi nhiều, nhiệt độ cao hoặc khí ăn mòn, cần chọn vật liệu chế tạo phù hợp như thép chống mài mòn, inox hoặc quạt chịu nhiệt để tăng tuổi thọ thiết bị.

Việc lựa chọn đúng quạt ly tâm trung áp giúp hệ thống vận hành hiệu quả, tiết kiệm điện năng và giảm chi phí bảo trì trong dài hạn.

Lắp đặt, vận hành và bảo trì quạt ly tâm trung áp

Hướng dẫn lắp đặt và vận hành an toàn

Quạt ly tâm trung áp cần được lắp đặt trên nền hoặc khung đỡ chắc chắn, có đệm cao su giảm chấn để hạn chế rung động. Vị trí lắp đặt nên thuận tiện cho việc đấu nối ống gió, kiểm tra và bảo trì định kỳ.

Khi kết nối với hệ thống ống gió, nên bố trí đoạn ống thẳng trước cửa hút và sử dụng ống mềm giảm chấn ở hai đầu quạt. Các mối nối cần kín khít để hạn chế thất thoát lưu lượng và giảm tiêu hao điện năng.

Về an toàn điện, motor và thân quạt phải được tiếp địa đầy đủ, đồng thời trang bị aptomat và thiết bị bảo vệ quá tải. Trước khi vận hành, cần kiểm tra chiều quay motor, độ siết bu lông, tình trạng bôi trơn ổ bi và đảm bảo không có vật lạ bên trong quạt.

Bảo trì định kỳ và xử lý sự cố

Để duy trì hiệu suất ổn định, nên kiểm tra tiếng ồn, độ rung và nhiệt độ ổ bi thường xuyên. Hàng tháng cần vệ sinh bên ngoài quạt, kiểm tra dây đai (nếu có) và các mối ghép cơ khí.

Định kỳ 3–6 tháng nên vệ sinh cánh quạt, kiểm tra độ mòn, độ rơ trục và bổ sung mỡ bôi trơn theo khuyến nghị của nhà sản xuất. Việc bảo trì đúng lịch giúp hạn chế hư hỏng và kéo dài tuổi thọ thiết bị.

Một số sự cố thường gặp gồm quạt rung mạnh, phát tiếng ồn lớn, lưu lượng gió không đạt hoặc motor quá nhiệt. Nguyên nhân thường xuất phát từ bụi bám trên cánh quạt, ổ bi hỏng, chiều quay sai, bộ lọc bị tắc hoặc hệ thống làm việc vượt quá thông số thiết kế. Việc kiểm tra và xử lý sớm sẽ giúp tránh ảnh hưởng đến toàn bộ hệ thống.

Câu hỏi thường gặp về quạt ly tâm trung áp

Quạt ly tâm trung áp có cần thiết cho nhà xưởng nhỏ không?

Không phải mọi nhà xưởng nhỏ đều cần sử dụng quạt ly tâm trung áp. Nếu hệ thống chỉ phục vụ thông gió cơ bản với đường ống ngắn và trở lực thấp thì quạt thấp áp có thể đáp ứng tốt. Tuy nhiên, khi nhà xưởng có hệ thống hút bụi, hút khói hoặc đường ống dài với nhiều cút nối, quạt ly tâm trung áp sẽ giúp duy trì lưu lượng và áp suất ổn định, đảm bảo hiệu quả vận hành của toàn bộ hệ thống.

Quạt ly tâm trung áp khác gì so với quạt thấp áp và cao áp?

Điểm khác biệt lớn nhất nằm ở khả năng tạo áp suất. Quạt thấp áp phù hợp cho thông gió đơn giản với trở lực nhỏ. Quạt trung áp tạo áp suất từ 300 đến 3.000 Pa nên thích hợp cho hệ thống hút bụi, hút khói và HVAC có đường ống tương đối dài. Trong khi đó, quạt cao áp được thiết kế cho các ứng dụng đặc biệt có trở lực rất lớn như vận chuyển vật liệu hoặc cấp khí áp suất cao. Nhờ cân bằng giữa hiệu suất và chi phí, quạt trung áp hiện là dòng quạt được sử dụng phổ biến nhất trong công nghiệp.

Có những loại quạt ly tâm trung áp nào phổ biến trên thị trường?

Quạt ly tâm trung áp được phân loại theo nhiều tiêu chí khác nhau. Về truyền động, có loại truyền động trực tiếp và truyền động gián tiếp bằng dây đai. Về kiểu cánh, có cánh cong ngược cho hiệu suất cao, cánh cong xuôi cho lưu lượng lớn và cánh hướng tâm phù hợp môi trường nhiều bụi. Ngoài ra còn có các dòng quạt chuyên dụng như quạt chịu nhiệt, quạt inox chống ăn mòn và quạt chống cháy nổ để đáp ứng các điều kiện vận hành đặc thù.

Quạt ly tâm trung áp phù hợp với những hệ thống nào?

Quạt ly tâm trung áp phù hợp với hầu hết các hệ thống thông gió và xử lý không khí trong công nghiệp. Thiết bị được sử dụng phổ biến trong hệ thống hút bụi nhà xưởng, hút khói bếp công nghiệp, xử lý khí thải, cấp khí tươi cho nhà máy và các hệ thống HVAC. Ngoài ra, quạt còn được ứng dụng trong hệ thống tăng áp cầu thang thoát hiểm và hút khói tầng hầm của các tòa nhà cao tầng.

Kết luận

Quạt ly tâm trung áp là giải pháp hiệu quả cho các hệ thống thông gió, hút bụi và xử lý khí có mức trở lực trung bình. Nhờ khả năng tạo áp suất ổn định, vận hành bền bỉ và phạm vi ứng dụng rộng, thiết bị này được sử dụng trong nhiều lĩnh vực từ nhà xưởng sản xuất đến các công trình thương mại và dân dụng. Việc lựa chọn đúng lưu lượng, cột áp và vật liệu chế tạo sẽ giúp tối ưu hiệu quả vận hành, tiết kiệm năng lượng và kéo dài tuổi thọ hệ thống.
