Quạt Ly Tâm Gián Tiếp: Khái Niệm, Cấu Tạo, Ứng Dụng Và 5 Ưu Điểm Vượt Trội

Quạt ly tâm gián tiếp là giải pháp tối ưu cho các môi trường công nghiệp khắc nghiệt với hệ thống truyền động qua dt ly tâm gián tiếp cho hệ thống công nghiệp hiệu quả và bền vững.ây curoa, giúp bảo vệ động cơ khỏi nhiệt độ cao, bụi bẩn và hóa chất ăn mòn. CÔNG TY TNHH ĐẦU TƯ THƯƠNG MẠI XÂY LẮP ĐIỆN HIỆP PHÁT chia sẻ chi tiết về cấu tạo, nguyên lý hoạt động, ứng dụng thực tế và những tiêu chí quan trọng khi lựa chọn, lắp đặt quạt.

Tổng quan quạt ly tâm gián tiếp và nguyên lý truyền động dây curoa

Quạt ly tâm gián tiếp là dòng quạt công nghiệp sử dụng hệ thống truyền động bằng dây curoa và puly thay vì gắn trực tiếp động cơ vào trục quạt. Nhờ thiết kế này, động cơ được đặt tách khỏi dòng khí, giúp hạn chế ảnh hưởng của nhiệt độ cao, bụi bẩn và khí ăn mòn.

Hệ thống hoạt động theo nguyên lý: động cơ quay puly chủ động, dây curoa truyền lực đến puly bị động gắn trên trục quạt, từ đó làm quay cánh quạt tạo ra lưu lượng và áp suất gió cần thiết.

Loại quạt này được sử dụng phổ biến trong hệ thống hút bụi gỗ, hút bụi cơ khí, lò hơi, lò nung và xử lý khí thải nhờ độ bền cao, dễ bảo trì và khả năng vận hành ổn định trong môi trường khắc nghiệt.

Xem thêm: Quạt hút ly tâm gián tiếp 3HP - QLTG-4P03

Cấu tạo và nguyên lý hoạt động

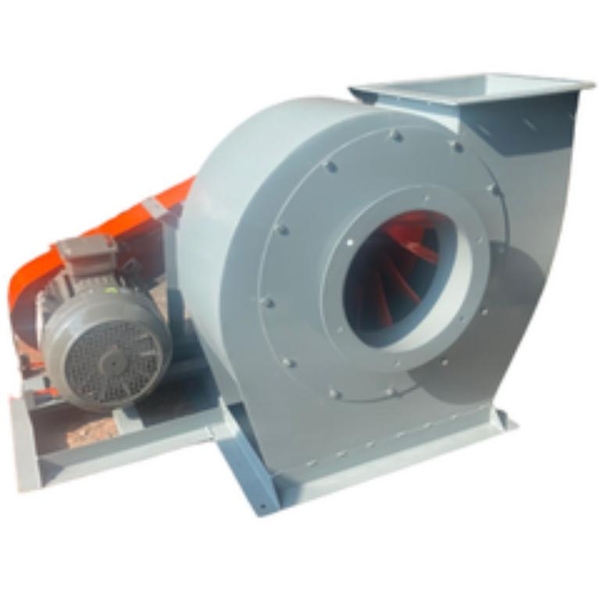

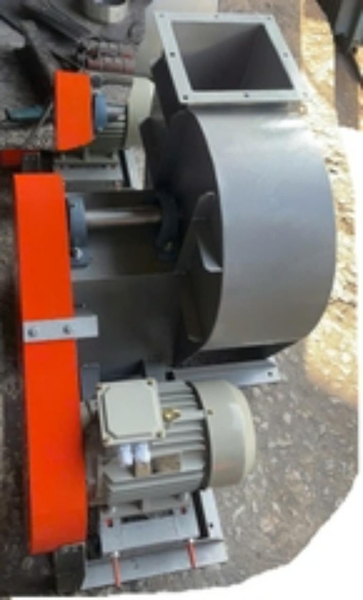

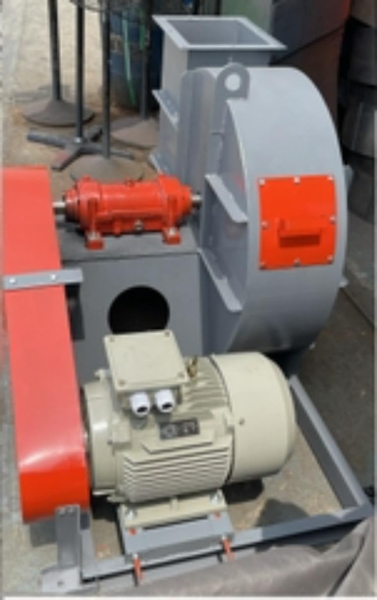

Quạt ly tâm gián tiếp gồm các bộ phận chính: động cơ điện, dây curoa, puly, trục quạt, gối đỡ ổ bi, cánh quạt ly tâm và vỏ quạt dạng xoắn ốc.

Điểm nổi bật là động cơ được đặt tách rời khỏi luồng khí, giúp giảm tác động của bụi, độ ẩm và nhiệt độ cao. Hệ thống dây curoa không chỉ truyền động mà còn giảm rung động và cho phép điều chỉnh tốc độ quạt bằng cách thay đổi tỷ số puly.

Nguyên lý tạo lực ly tâm và dòng khí

Không khí được hút vào tâm cánh quạt, sau đó bị đẩy ra ngoài nhờ lực ly tâm khi cánh quay. Dòng khí tiếp tục đi qua vỏ xoắn ốc và thoát ra cửa xả với áp suất cao hơn.

Dù hệ truyền động dây curoa có tổn hao năng lượng nhỏ, nhưng đổi lại giúp tăng tuổi thọ động cơ, giảm rung động và linh hoạt điều chỉnh tốc độ theo nhu cầu sử dụng.

Ví dụ thực tế trong hệ thống hút bụi xưởng gỗ

Trong xưởng gỗ, quạt ly tâm gián tiếp thường kết hợp với cyclone và hệ thống lọc bụi trung tâm. Quạt tạo áp suất âm để hút mùn cưa, bụi gỗ từ các máy gia công qua đường ống dẫn đến thiết bị lọc.

Nhờ động cơ đặt ngoài luồng khí, bụi gỗ không bám trực tiếp lên động cơ, giảm nguy cơ quá nhiệt, chập điện và cháy nổ. Đây là lý do quạt ly tâm gián tiếp được ưu tiên trong các hệ thống hút bụi công nghiệp có tải bụi lớn và hoạt động liên tục.

Phân loại và ứng dụng

Quạt ly tâm gián tiếp được phân loại theo áp suất và môi trường làm việc để đáp ứng nhiều nhu cầu công nghiệp khác nhau.

Theo áp suất, quạt gồm:

Quạt thấp áp (dưới 1000 Pa): dùng cho thông gió và cấp khí thông thường.
Quạt trung áp (1000–3000 Pa): phù hợp hệ thống hút bụi, sấy khô và xử lý khí.
Quạt cao áp (trên 3000 Pa): sử dụng trong vận chuyển vật liệu, hút khói và hệ thống có trở lực lớn.

Theo môi trường làm việc:

Quạt chịu nhiệt: dùng cho khí nóng, lò hơi, lò nung.
Quạt chịu bụi: thích hợp môi trường có nhiều bụi mài mòn.
Quạt chịu hóa chất: chế tạo từ inox hoặc vật liệu chống ăn mòn để xử lý khí thải hóa chất.

Ứng dụng trong các ngành công nghiệp

Hệ thống hút bụi công nghiệp

Quạt ly tâm gián tiếp được sử dụng rộng rãi trong xưởng gỗ, cơ khí, xi măng và sơn tĩnh điện. Nhờ động cơ đặt tách biệt, thiết bị vận hành bền bỉ hơn trong môi trường nhiều bụi và giảm chi phí bảo trì.

Hệ thống hút khí nóng và khói

Trong lò hơi, lò nung và bếp công nghiệp, quạt có khả năng vận chuyển khí nóng ở nhiệt độ cao mà vẫn bảo vệ động cơ khỏi tác động nhiệt trực tiếp. Đây là giải pháp phổ biến cho hệ thống hút khói và thông gió nhiệt.

Xử lý khí thải hóa chất

Các nhà máy hóa chất, xưởng mạ và dây chuyền xử lý khí thải thường sử dụng quạt ly tâm gián tiếp bằng inox hoặc vật liệu chống ăn mòn. Thiết bị giúp vận chuyển khí chứa axit, kiềm hoặc hơi hóa chất một cách an toàn và ổn định.

Thông gió nhà xưởng và công trình

Quạt ly tâm gián tiếp được ứng dụng trong nhà xưởng, tầng hầm, hầm mỏ và các công trình công nghiệp có hệ thống ống dẫn dài. Khả năng tạo áp suất cao giúp đưa không khí sạch đến các vị trí xa và duy trì môi trường làm việc thông thoáng, an toàn.

Ưu điểm và hạn chế

Quạt ly tâm gián tiếp được đánh giá cao nhờ khả năng làm việc bền bỉ trong môi trường nhiều bụi, nhiệt độ cao và khí ăn mòn. Tuy nhiên, thiết bị cũng có một số hạn chế cần cân nhắc trước khi lựa chọn.

Ưu điểm nổi bật

Bảo vệ động cơ hiệu quả

Động cơ được đặt tách khỏi dòng khí nên hạn chế tiếp xúc với bụi, hơi ẩm, nhiệt độ cao và hóa chất. Điều này giúp tăng tuổi thọ động cơ và giảm nguy cơ hỏng hóc.

Độ bền và độ ổn định cao

Hệ thống dây curoa có khả năng giảm rung động, hấp thụ tải đột ngột và bảo vệ các chi tiết cơ khí. Nhờ đó quạt vận hành ổn định và bền hơn trong thời gian dài.

Dễ bảo trì, sửa chữa

Việc kiểm tra động cơ, thay dây curoa hoặc bảo dưỡng ổ bi được thực hiện nhanh chóng mà không cần tháo rời toàn bộ quạt, giúp giảm thời gian dừng máy.

Điều chỉnh tốc độ linh hoạt

Người dùng có thể thay đổi tốc độ quạt bằng cách điều chỉnh tỷ số puly, từ đó tối ưu lưu lượng và áp suất theo nhu cầu thực tế mà không cần đầu tư thêm biến tần.

An toàn khi quá tải

Dây curoa có thể trượt khi gặp tải đột biến, giúp giảm nguy cơ cháy động cơ hoặc hư hỏng hệ thống truyền động.

Hạn chế cần lưu ý

Tổn hao năng lượng

Hệ truyền động dây curoa thường mất khoảng 3–5% công suất do ma sát, khiến hiệu suất thấp hơn quạt truyền động trực tiếp.

Cần bảo trì định kỳ

Dây curoa, puly và ổ bi phải được kiểm tra thường xuyên. Nếu bảo dưỡng không đúng cách có thể gây trượt dây, rung động hoặc đứt dây curoa.

Kích thước lắp đặt lớn

Do có thêm động cơ, puly và khung đỡ nên quạt ly tâm gián tiếp chiếm nhiều diện tích hơn quạt truyền động trực tiếp.

Chi phí đầu tư cao hơn

Giá thành ban đầu thường cao hơn do cấu tạo phức tạp và có nhiều bộ phận truyền động đi kèm.

Tiêu chí lựa chọn quạt ly tâm gián tiếp

Để hệ thống hoạt động hiệu quả và tiết kiệm chi phí, cần lựa chọn quạt dựa trên các thông số thực tế của công trình.

Xác định lưu lượng và cột áp

Lưu lượng gió được tính theo nhu cầu thông gió hoặc hút bụi của hệ thống. Cột áp phải đủ để thắng toàn bộ tổn thất trên đường ống, cút nối, van gió và thiết bị lọc.

Đánh giá môi trường làm việc

Môi trường nhiệt độ cao: chọn quạt chịu nhiệt.
Môi trường nhiều bụi: chọn cánh quạt chống mài mòn.
Môi trường hóa chất: ưu tiên inox hoặc vật liệu chống ăn mòn.
Quan tâm đến độ ồn và độ rung

Nên chọn quạt có độ ồn thấp và mức rung ổn định để đảm bảo môi trường làm việc an toàn, đồng thời kéo dài tuổi thọ thiết bị.

Xem xét không gian lắp đặt

Cần bố trí đủ không gian cho động cơ, hệ truyền động và khu vực bảo trì. Điều này giúp việc vận hành và sửa chữa thuận tiện hơn trong tương lai.

Lựa chọn đúng đơn vị cung cấp

Nên làm việc với đơn vị có kinh nghiệm khảo sát, tính toán lưu lượng và cột áp thực tế để lựa chọn đúng model quạt. Việc chọn đúng thông số ngay từ đầu giúp hệ thống vận hành ổn định, tiết kiệm điện năng và giảm chi phí bảo trì lâu dài.

Hướng dẫn lắp đặt và vận hành

Lắp đặt đúng kỹ thuật giúp quạt ly tâm gián tiếp vận hành ổn định, giảm rung lắc và kéo dài tuổi thọ thiết bị.

Lưu ý khi lắp đặt

Nền móng cần chắc chắn, bằng phẳng và đủ khả năng chịu tải của quạt. Thông thường nên sử dụng bệ bê tông có bu lông neo để hạn chế rung động trong quá trình vận hành.

Căn chỉnh đồng trục giữa puly động cơ và puly quạt là bước quan trọng nhất. Hai puly phải thẳng hàng để dây curoa hoạt động ổn định, tránh mòn lệch và giảm tuổi thọ.

Độ căng dây curoa cần được điều chỉnh đúng theo khuyến nghị của nhà sản xuất. Dây quá căng dễ làm hỏng ổ bi, trong khi dây quá lỏng sẽ gây trượt và giảm hiệu suất truyền động.

Hệ thống ống gió nên được lắp đặt thông thoáng, hạn chế cút gấp hoặc vật cản gần cửa hút để giảm tổn thất áp suất. Đồng thời nên sử dụng khớp nối mềm và đệm chống rung để hạn chế truyền rung động sang hệ thống.

Đối với quạt công suất lớn, nên trang bị đầy đủ thiết bị bảo vệ như aptomat, rơ le nhiệt, công tắc từ và bộ khởi động mềm để đảm bảo an toàn điện.

Bảo dưỡng định kỳ

Hàng ngày: kiểm tra tiếng ồn, độ rung, nhiệt độ gối đỡ và tình trạng hoạt động của động cơ.
Hàng tháng: kiểm tra độ căng dây curoa, bổ sung mỡ bôi trơn ổ bi và vệ sinh bụi bám trên cánh quạt, vỏ quạt.
Hàng năm: kiểm tra tổng thể hệ thống, đánh giá độ mòn của cánh quạt, ổ bi, puly và đo lại hiệu suất thực tế để có kế hoạch sửa chữa hoặc thay thế khi cần thiết.

Xử lý các lỗi thường gặp

Quạt rung mạnh, phát tiếng ồn lớn

Nguyên nhân thường do cánh quạt mất cân bằng, bụi bám không đều, ổ bi hỏng hoặc bu lông bị lỏng. Cần vệ sinh cánh quạt, siết chặt các mối liên kết và kiểm tra tình trạng ổ bi.

Gối đỡ hoặc ổ bi quá nóng

Hiện tượng này thường xuất phát từ thiếu mỡ bôi trơn, ổ bi hư hỏng hoặc căn chỉnh sai. Cần bổ sung mỡ, thay ổ bi nếu cần và kiểm tra lại độ đồng tâm của hệ thống truyền động.

Dây curoa bị trượt hoặc đứt

Nguyên nhân có thể do dây bị mòn, căng không đúng hoặc puly bị lệch. Nên thay mới dây curoa đúng chủng loại và căn chỉnh lại puly để đảm bảo truyền động ổn định.

Quạt không đạt lưu lượng hoặc cột áp thiết kế

Các nguyên nhân phổ biến gồm tắc nghẽn đường ống, rò rỉ khí, tốc độ quạt thấp hoặc cánh quạt quay sai chiều. Cần kiểm tra toàn bộ hệ thống và khắc phục các điểm gây thất thoát lưu lượng.

Động cơ quá tải

Motor có thể quá tải khi quạt vận hành ngoài điểm thiết kế, ma sát cơ khí tăng hoặc điện áp nguồn không ổn định. Giải pháp là điều chỉnh lưu lượng phù hợp, kiểm tra cơ cấu truyền động và đảm bảo nguồn điện đạt tiêu chuẩn.

Câu hỏi thường gặp

Quạt ly tâm gián tiếp có bắt buộc dùng dây curoa không?

Không. Phần lớn quạt ly tâm gián tiếp sử dụng dây curoa nhờ khả năng giảm rung và dễ điều chỉnh tốc độ. Tuy nhiên, một số hệ thống có thể dùng khớp nối trục hoặc hộp số giảm tốc. Dây curoa phù hợp với các ứng dụng cần vận hành linh hoạt, trong khi khớp nối trục thích hợp cho tải nặng và hiệu suất truyền động cao.

Tuổi thọ dây curoa quạt ly tâm gián tiếp là bao lâu?

Thông thường, dây curoa có tuổi thọ từ 6–24 tháng tùy điều kiện vận hành. Trong môi trường sạch, nhiệt độ thấp và được bảo trì đúng cách, dây có thể sử dụng trên 18 tháng. Ngược lại, nhiệt độ cao, tải lớn hoặc căn chỉnh sai sẽ khiến dây nhanh mòn và phải thay thế sớm hơn.

Quạt ly tâm gián tiếp phổ biến gồm những loại nào?

Trên thị trường hiện nay có các dòng quạt thấp áp, trung áp và cao áp. Ngoài ra còn có quạt hút bụi công nghiệp, quạt hút khói bếp, quạt chịu nhiệt, quạt chịu hóa chất và các dòng quạt inox hoặc composite chống ăn mòn. Mỗi loại phù hợp với một môi trường và mục đích sử dụng khác nhau.

Khi nào nên chọn quạt ly tâm trực tiếp thay vì gián tiếp?

Quạt ly tâm trực tiếp phù hợp với môi trường sạch, nhiệt độ thấp và không gian lắp đặt hạn chế. Loại quạt này có kết cấu gọn, giá thành thấp và hiệu suất truyền động cao hơn. Các hệ thống thông gió văn phòng, trung tâm thương mại hoặc nhà xưởng thông thường thường ưu tiên quạt trực tiếp.

Khi nào nên thay mới quạt thay vì sửa chữa?

Nên thay mới khi quạt đã sử dụng trên 10 năm, hiệu suất giảm nhiều hoặc chi phí sửa chữa vượt quá 50% giá trị thiết bị mới. Ngoài ra, nếu hệ thống mở rộng công suất hoặc quạt không còn đáp ứng yêu cầu kỹ thuật, việc đầu tư thiết bị mới sẽ hiệu quả và tiết kiệm hơn trong dài hạn.

Cần cung cấp thông tin gì để nhận báo giá nhanh?

Để được tư vấn và báo giá chính xác, khách hàng nên cung cấp:

Lưu lượng gió yêu cầu (m³/h).
Cột áp làm việc (Pa hoặc mmH₂O).
Nhiệt độ dòng khí.
Môi trường sử dụng (bụi, hóa chất, khí nóng...).
Vật liệu mong muốn (thép, inox, composite...).
Điện áp nguồn.
Không gian lắp đặt và các yêu cầu đặc biệt về tiếng ồn hoặc chống cháy nổ.

Quạt ly tâm gián tiếp là giải pháp phù hợp cho các hệ thống hút bụi, hút khí nóng và xử lý khí thải trong môi trường công nghiệp khắc nghiệt. Nhờ thiết kế truyền động gián tiếp bằng dây curoa, thiết bị giúp bảo vệ động cơ tốt hơn, tăng độ bền và thuận tiện cho việc bảo trì.

Để đạt hiệu quả vận hành cao nhất, doanh nghiệp cần lựa chọn đúng thông số kỹ thuật, lắp đặt đúng quy trình và thực hiện bảo dưỡng định kỳ. Việc đầu tư thiết bị chất lượng ngay từ đầu không chỉ giúp tiết kiệm chi phí vận hành mà còn đảm bảo hệ thống hoạt động ổn định và bền bỉ trong nhiều năm.
