Quạt ly tâm cao áp - Áp cao hút mạnh tất cả loại bụi lớn & nhỏ

Quạt ly tâm cao áp đóng vai trò then chốt trong các hệ thống thông gió công nghiệp hiện đại, đặc biệt với những dự án có đường ống dài, nhiều điểm hút và trở lực lớn. Công Ty TNHH Đầu Tư Thương Mại Xây Lắp Điện Hiệp Phát với hơn 10 năm kinh nghiệm triển khai các giải pháp quạt công nghiệp nhận thấy rằng, việc hiểu rõ nguyên lý hoạt động, cấu tạo và phương pháp lựa chọn thiết bị phù hợp sẽ giúp doanh nghiệp tối ưu hiệu suất vận hành, tiết kiệm chi phí đầu tư và đảm bảo môi trường làm việc an toàn cho người lao động.

Tổng quan quạt ly tâm cao áp và nguyên lý hoạt động

Quạt ly tâm cao áp là thiết bị tạo áp suất gió lớn, thường từ 2000 Pa trở lên, chuyên dùng cho hệ thống đường ống dài, lọc bụi, hút khói và xử lý khí có trở lực cao. So với quạt thông thường, quạt ly tâm cao áp duy trì hiệu quả lưu thông không khí tốt hơn trong môi trường công nghiệp.

Sự khác biệt nằm ở thiết kế cánh quạt và vỏ xoắn ốc. Quạt hướng trục tạo lưu lượng lớn nhưng áp suất thấp, trong khi quạt ly tâm cao áp tập trung tạo cột áp lớn để vượt qua các trở lực từ đường ống, cút nối và thiết bị lọc.

Xem thêm:

quat-ly-tam-cao-ap

Nguyên lý tạo áp suất gió lớn

Khi động cơ vận hành, cánh quạt quay tốc độ cao tạo lực ly tâm, hút không khí vào tâm quạt và đẩy ra mép ngoài. Dòng khí sau đó đi qua vỏ xoắn ốc, nơi động năng được chuyển thành áp suất tĩnh, giúp tăng cột áp đáng kể.

Nhờ cơ chế này, quạt ly tâm cao áp có khả năng khắc phục tổn thất áp suất trong hệ thống nhiều cút, đường ống dài hoặc bộ lọc bụi, đảm bảo lưu lượng gió ổn định và hiệu quả vận hành cao.

Cấu tạo quạt ly tâm cao áp và các thông số kỹ thuật quan trọng

Các bộ phận chính và vật liệu chế tạo

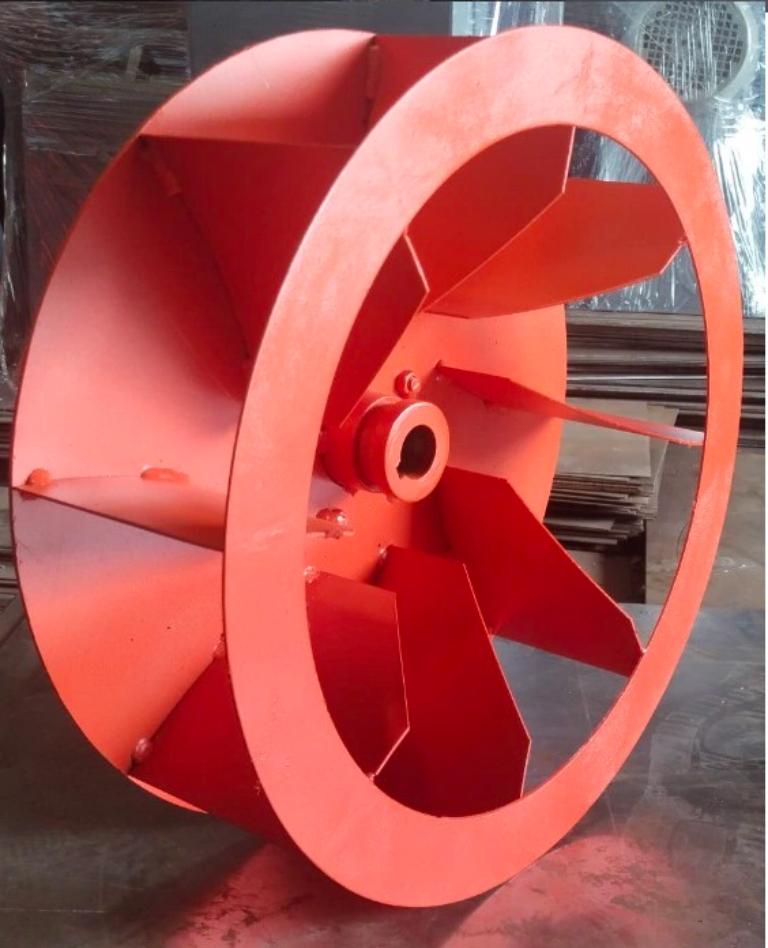

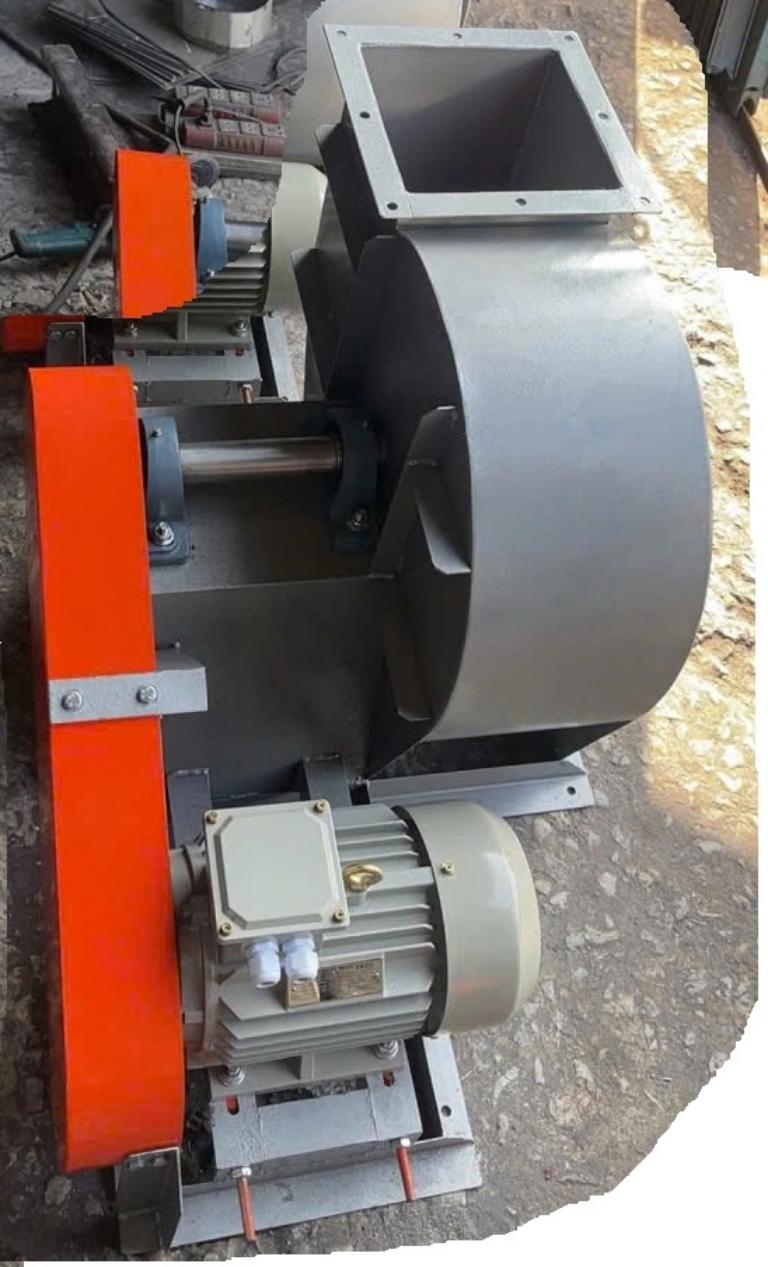

Quạt ly tâm cao áp gồm các bộ phận chính: vỏ quạt xoắn ốc, cánh quạt, trục, ổ bi và động cơ. Vỏ xoắn ốc giúp chuyển đổi động năng thành áp suất tĩnh, tăng hiệu quả vận chuyển khí. Cánh quạt có các dạng hướng tâm, cong ngược hoặc cong thuận, trong đó cánh hướng tâm được sử dụng nhiều trong môi trường nhiều bụi nhờ độ bền cao và ít bám bẩn.

Trục quạt thường làm từ thép cường độ cao, kết hợp ổ bi chịu tải giúp vận hành ổn định. Động cơ phổ biến là động cơ 3 pha hiệu suất cao. Tùy môi trường làm việc, vật liệu chế tạo có thể là thép carbon, inox SUS304/SUS316 hoặc thép chống mài mòn, đi kèm lớp sơn tĩnh điện hoặc epoxy chống ăn mòn.

Thông số kỹ thuật cần quan tâm

Các thông số quan trọng gồm lưu lượng gió (m³/h), cột áp (Pa), công suất động cơ (kW), hiệu suất (%) và độ ồn (dB). Trong đó, cột áp là chỉ số quan trọng nhất vì quyết định khả năng vượt trở lực của hệ thống ống gió, bộ lọc hoặc thiết bị xử lý khí.

Quạt ly tâm cao áp chất lượng thường đạt hiệu suất từ 75-85%, giúp tiết kiệm điện năng và vận hành ổn định. Khi lựa chọn, cần tính toán lưu lượng và cột áp phù hợp để tránh lãng phí hoặc thiếu công suất.

Khả năng làm việc trong môi trường áp suất cao và nhiều bụi

Thiết kế cho môi trường khắc nghiệt

Quạt ly tâm cao áp được thiết kế để hoạt động trong môi trường nhiều bụi, khí ăn mòn hoặc nhiệt độ cao. Cánh hướng tâm giúp hạn chế bám bụi, giảm mất cân bằng khi vận hành. Các vật liệu chống mài mòn, inox hoặc lớp phủ bảo vệ giúp kéo dài tuổi thọ thiết bị.

Đối với môi trường nhiệt độ cao, quạt có thể trang bị ổ bi chịu nhiệt, hệ thống làm mát và vật liệu cách nhiệt chuyên dụng. Ngoài ra, cửa vệ sinh và nắp mở nhanh giúp thuận tiện cho việc bảo trì, vệ sinh định kỳ.

Ảnh hưởng của môi trường làm việc

Bụi bẩn tích tụ có thể gây mất cân bằng cánh quạt, tăng rung động và giảm hiệu suất. Khí ăn mòn làm suy giảm tuổi thọ vật liệu, trong khi nhiệt độ cao ảnh hưởng trực tiếp đến ổ bi và động cơ.

Để đảm bảo độ bền và hiệu quả vận hành, cần lựa chọn đúng vật liệu chế tạo, kiểm tra rung động định kỳ, vệ sinh cánh quạt thường xuyên và thực hiện bảo trì theo khuyến cáo của nhà sản xuất. Điều này giúp hạn chế sự cố, giảm chi phí sửa chữa và kéo dài tuổi thọ thiết bị.

quat-ly-tam-cao-ap

Ứng dụng quạt ly tâm cao áp trong nhà xưởng, lò hơi và hệ thống hút bụi

Quạt ly tâm cao áp được sử dụng rộng rãi trong các hệ thống hút bụi, xử lý khí thải, lò hơi, lò đốt và thông gió công nghiệp nhờ khả năng tạo áp suất lớn, vận hành ổn định trong môi trường có trở lực cao.

Ứng dụng trong hệ thống hút bụi và xử lý khí thải

Quạt ly tâm cao áp đóng vai trò tạo áp suất âm để hút bụi từ nhiều vị trí trong nhà xưởng về hệ thống lọc trung tâm. Thiết bị được ứng dụng phổ biến trong ngành gỗ, dệt may, cơ khí, xi măng và sản xuất thức ăn chăn nuôi.

Mỗi ngành có yêu cầu riêng về lưu lượng và cột áp, nhưng đều cần quạt duy trì áp suất ổn định để đảm bảo hiệu quả thu gom bụi, vận chuyển khí qua đường ống dài, cyclone hoặc túi lọc nhiều cấp.

Ứng dụng trong lò hơi, lò đốt và hệ thống sấy

Quạt ly tâm cao áp được dùng để cấp gió tươi cho lò hơi, lò đốt rác, buồng đốt và hệ thống sấy công nghiệp. Thiết bị cung cấp lượng không khí cần thiết cho quá trình cháy hoàn toàn, nâng cao hiệu suất vận hành và tiết kiệm nhiên liệu.

Đối với hệ thống hút khói nhiệt độ cao, quạt được chế tạo từ vật liệu chịu nhiệt và chống ăn mòn, đáp ứng điều kiện làm việc khắc nghiệt với áp suất lớn và nhiệt độ cao.

Ứng dụng trong thông gió cưỡng bức

Trong tầng hầm, nhà xưởng sản xuất nặng hoặc khu vực có nhiều khói bụi, quạt ly tâm cao áp giúp cấp khí tươi và hút khí thải hiệu quả. Khả năng vượt trở lực tốt giúp không khí lưu thông ổn định ngay cả khi hệ thống có nhiều đoạn ống, van hoặc bộ lọc.

Yêu cầu vận hành thực tế

Các hệ thống công nghiệp thường yêu cầu quạt hoạt động liên tục với áp suất ổn định và độ tin cậy cao. Vì vậy, việc lựa chọn đúng lưu lượng, cột áp và vật liệu chế tạo phù hợp với môi trường làm việc là yếu tố quan trọng để đảm bảo hiệu quả vận hành và tuổi thọ thiết bị.

Định hướng lựa chọn công suất quạt ly tâm cao áp theo nhu cầu hệ thống

Lựa chọn đúng công suất quạt ly tâm cao áp giúp hệ thống vận hành hiệu quả, tiết kiệm điện năng và tránh lãng phí đầu tư.

Xác định lưu lượng, cột áp và công suất

Lưu lượng gió được tính dựa trên thể tích không gian, số lần trao đổi không khí hoặc nhu cầu hút tại từng điểm phát sinh bụi. Đối với hệ thống hút bụi, cần cộng tổng lưu lượng các điểm hút và tính hệ số hoạt động đồng thời.

Cột áp được xác định từ tổng tổn thất trên đường ống, cút nối, van gió, cyclone, túi lọc và các thiết bị xử lý khí. Công suất động cơ được tính theo lưu lượng, cột áp và hiệu suất quạt, đồng thời nên dự phòng thêm 10-15% để đảm bảo vận hành ổn định.

Lựa chọn quạt trung áp, cao áp hay siêu cao áp

Quạt trung áp (800-2.000 Pa): phù hợp hệ thống thông gió, đường ống ngắn.
Quạt cao áp (2.000-5.000 Pa): dùng cho hút bụi trung tâm, hệ thống lọc và đường ống dài.
Quạt siêu cao áp (>5.000 Pa): ứng dụng vận chuyển vật liệu hoặc hệ thống có trở lực rất lớn.

Việc lựa chọn đúng cấp áp suất giúp đảm bảo hiệu quả vận hành và giảm chi phí điện năng lâu dài.

Lựa chọn vật liệu và tối ưu hiệu suất

Chọn vật liệu phù hợp môi trường

Thép carbon phù hợp môi trường khô ráo, ít ăn mòn. Inox SUS304 hoặc SUS316 thích hợp cho ngành thực phẩm, hóa chất và môi trường ẩm ướt. Với môi trường nhiều bụi khoáng sản hoặc bụi kim loại, nên sử dụng thép chịu mài mòn kết hợp sơn epoxy hoặc sơn tĩnh điện bảo vệ.

Ứng dụng biến tần tiết kiệm điện

Biến tần cho phép điều chỉnh tốc độ quạt theo nhu cầu thực tế, giúp tiết kiệm đáng kể điện năng. Khi giảm tốc độ quạt 20%, điện năng tiêu thụ có thể giảm gần 50%.

Kết hợp cảm biến áp suất và lưu lượng giúp hệ thống tự động điều chỉnh, duy trì hiệu suất ổn định và giảm chi phí vận hành. Đồng thời, thiết kế đường ống tối ưu, hạn chế cút gấp và rò rỉ khí cũng giúp giảm tổn thất áp suất đáng kể.

quat-ly-tam-cao-ap

Vận hành, bảo trì và xử lý sự cố

Vận hành và bảo trì định kỳ

Trước khi khởi động cần kiểm tra bulông, dây đai, ổ bi và hệ thống bôi trơn. Trong quá trình vận hành cần theo dõi áp suất, lưu lượng, dòng điện động cơ và nhiệt độ ổ bi.

Bảo trì định kỳ gồm vệ sinh cánh quạt, kiểm tra dây đai, bôi trơn ổ bi, siết lại bulông và kiểm tra cách điện động cơ. Thực hiện đúng lịch bảo trì giúp kéo dài tuổi thọ thiết bị và hạn chế sự cố.

Sự cố thường gặp

Rung mạnh: cánh quạt mất cân bằng hoặc bám bụi.
Tiếng ồn lớn: ổ bi hỏng hoặc liên kết lỏng.
Động cơ quá nhiệt: quá tải hoặc thông gió kém.
Lưu lượng giảm: tắc đường ống hoặc bộ lọc bẩn.

Khi xuất hiện rung động bất thường, tiếng kêu lạ hoặc động cơ quá nóng, cần dừng thiết bị để kiểm tra và xử lý kịp thời nhằm tránh hư hỏng nghiêm trọng.

Quạt ly tâm cao áp là giải pháp tối ưu cho các hệ thống hút bụi, xử lý khí thải, lò hơi và thông gió công nghiệp có trở lực lớn. Việc lựa chọn đúng lưu lượng, cột áp, vật liệu chế tạo và áp dụng các giải pháp tiết kiệm năng lượng sẽ giúp hệ thống vận hành hiệu quả, bền bỉ và tối ưu chi phí trong dài hạn.
