Lắp Đặt Tấm Làm Mát Nhà Xưởng Cooling Pad

Khảo Sát, Lắp Đặt Tấm Làm Mát Nhà Xưởng Cooling Pad

Có phải bạn đang đi tìm giải pháp làm mát, thông gió cho nhà xưởng bằng tấm làm mát cooling pad?

Điện Hiệp Phát là đơn vị cung cấp tư vấn, thiết kế thi công hệ thống làm mát cooling pad theo yêu cầu, hệ thống thông gió làm mát nhà xưởng - chuồng trại, hệ thống xử lý bụi và khí thải, hệ thống hút mùi và hóa chất công nghiệp, hệ thống hút khói bếp công nghiệp và dân dụng...

  • Nhà xưởng của bạn yêu cầu giải pháp làm mát kết hợp thông gió; Giúp giảm nhiệt độ trung bình từ 5 ÷10º C?

  • Bạn muốn tìm hệ thống làm mát công nghiệp cho nhà xưởng bằng tấm cooling pad với chi phí đầu tư thấp nhưng tuổi thọ của hệ thống cần đạt tối thiểu từ 7÷10 năm?

  • Hoặc nhà máy của bạn yêu cầu khắt khe về nhiệt độ, độ ẩm và độ ồn? Lắp đặt tấm làm mát cooling pad là sự lựa chọn số 1 hiện nay

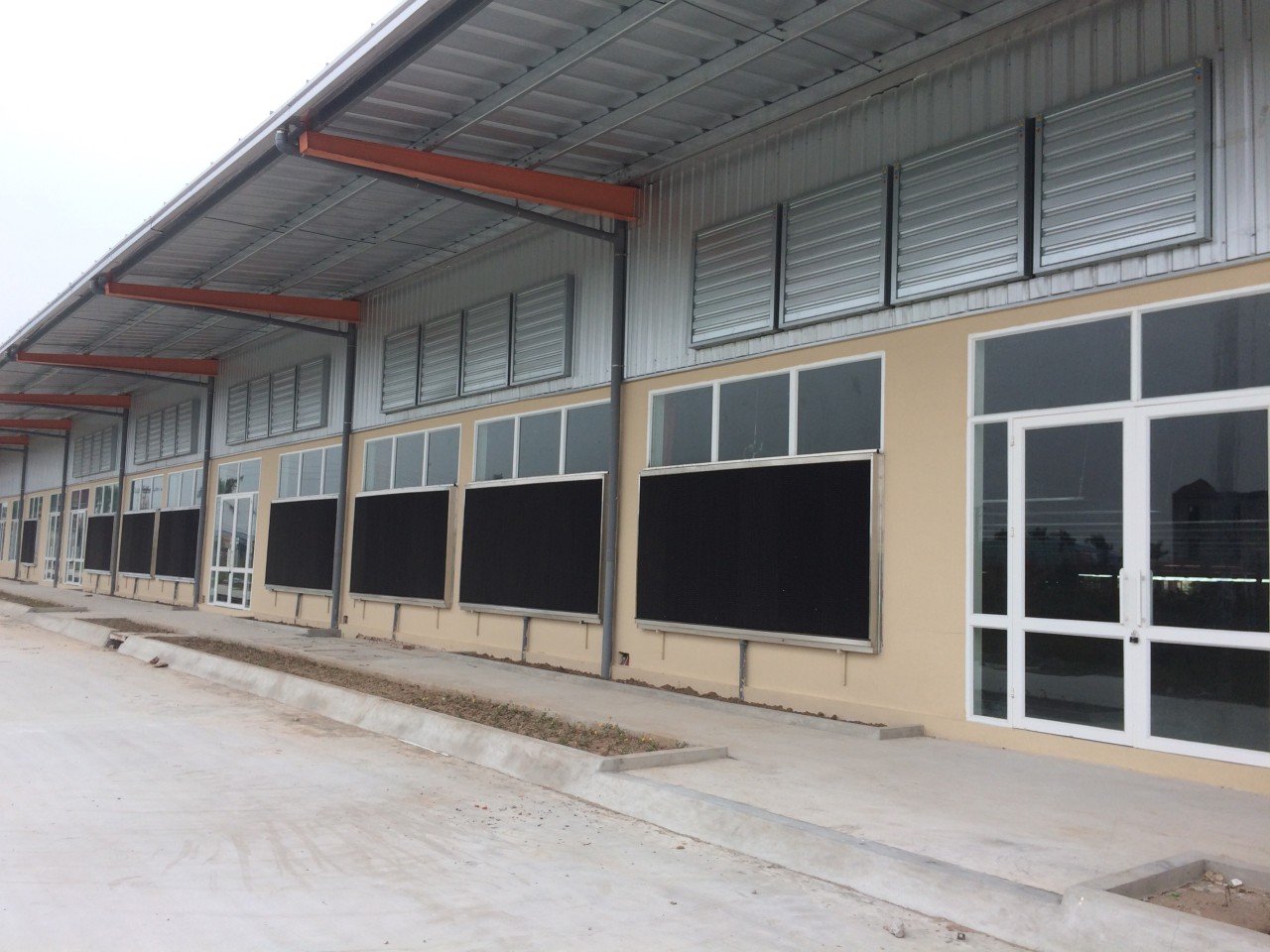

Hình ảnh lắp đặt tấm làm mát khi hoàn thiện

Hình ảnh tấm làm mát cooling pad được lắp đặt hoàn thiện

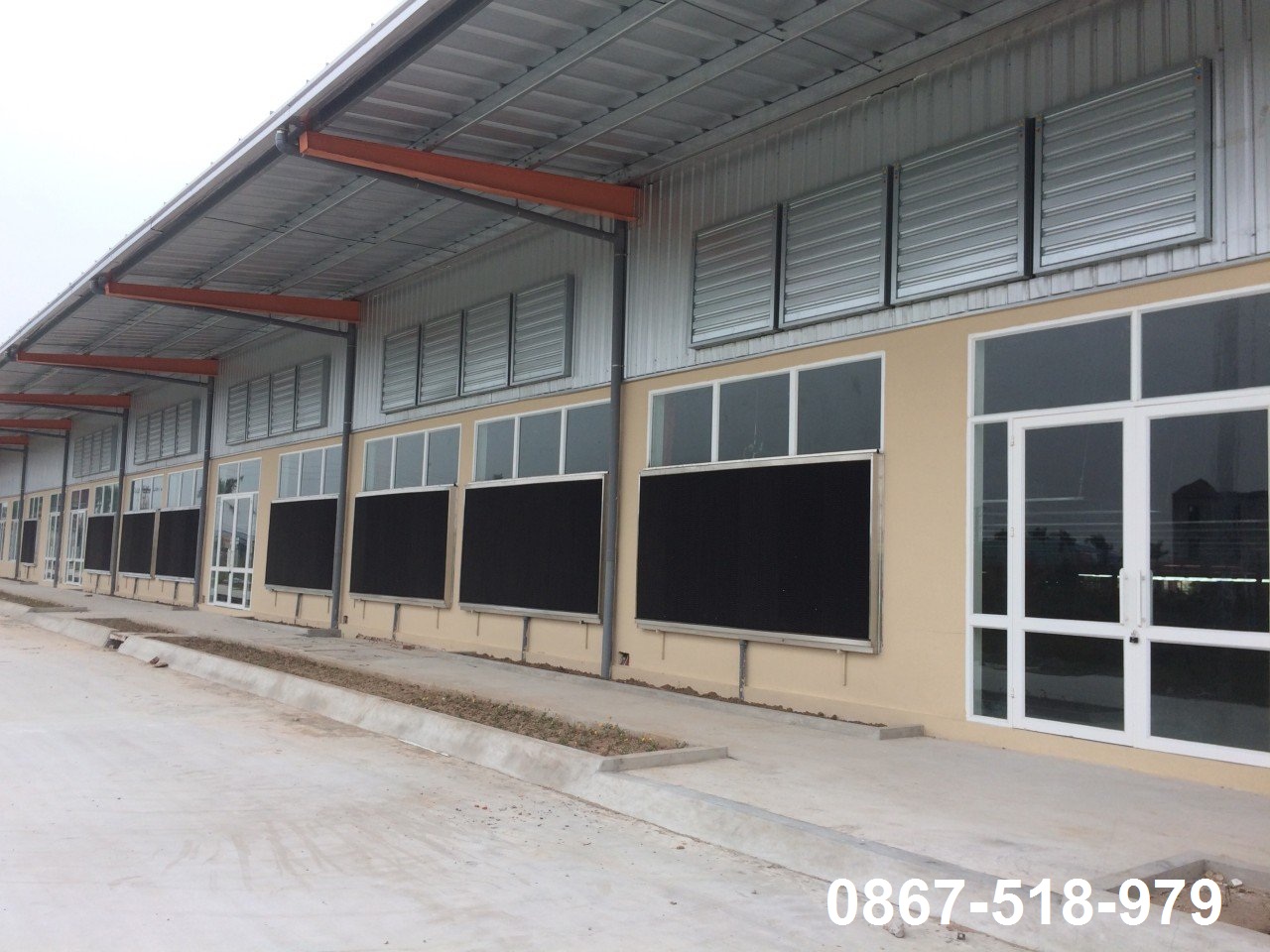

Hình ảnh lắp đặt tấm làm mát hoàn thiện

Hình ảnh tấm làm mát cooling pad được lắp đặt hoàn thiện

Chúng tôi tự hào là đơn vị tiên phong về Giải pháp Làm mát, thông gió công nghiệp cho các nhà xưởng tại Việt Nam. Chúng tôi tập trung nghiên cứu và phát triển các thiết kế, biện pháp thi công phù hợp với các nhà xưởng sản xuất, chế biến, gia công trong lĩnh vực: Dệt may, Da giày, Bao bì, In ấn, Nhựa, Thực phẩm,...đảm bảo yêu cầu:

Mỗi chủ doanh nghiệp có yêu cầu nhiệt độ làm mát khác nhau; Kết cấu, địa hình thực tế, hình thức sản xuất của mỗi nhà xưởng đều có đặc thù riêng,...Để có giải pháp thiết kế, thi công phù hợp riêng với nhà xưởng của bạn, hãy liên hệ ngay để gặp Kỹ sư tư vấn Làm mát - thông gió công nghiệp của chúng tôi:

Hotline 1:  Khảo sát & tư vấn: 0908 586 616
Hotline 2:  Phòng Báo giá dự án: 0975 774 140
Hotline 3:  Đội bảo trì, bảo dưỡng: 0867 518 979

>>> Tham khảo thêm về tấm làm mát cooling pad được sử dụng phổ biến nhất

Cách làm mát nhà xưởng bằng tấm Cooling Pad

Một trong các cách làm mát nhà xưởng khác cần kể đến là sử dụng các tấm Cooling Pad. Đây là phương pháp sử dụng kết hợp tấm làm mát và các loại quạt thông gió để tăng hiệu quả giảm nhiệt nhà xưởng.

Nguyên lý hoạt động: Với phương pháp này quạt hút được bố trí đối diện với dàn Cooling Pad. Quạt hút không khí nóng và bụi bẩn ra ngoài. Gió bên ngoài thì vào bên trong xưởng đi qua tấm cooling pad và được hạ nhiệt và lọc sạch rồi theo hướng quạt hút vào bên trong xưởng. Nhờ vậy nhiệt độ bên trong xưởng đã được giảm đi đáng kể và loại sạch bụi bẩn.

Thông gió bằng tấm Cooling Pad thường được ứng dụng rộng rãi trong các xưởng sản xuất thuộc ngành nghề cơ khí, điện tử,…

Ưu điểm:

  • Nhiệt độ trong xưởng duy trì từ 28 ÷34º C.

  • Chi phí đầu tư giảm 80÷85% so với chi phí đầu tư hệ thống điều hòa công nghiệp.

  • Tuổi thọ hệ thống trung bình từ 7÷10 năm.

  • Chi phí vận hành chỉ bằng 15÷20% Hệ thống làm mát bằng điều hòa.

  • Bảo hành 1 - 3 năm và Bảo trì trọn đời cho toàn bộ hệ thống.

Nhược điểm

  • Với các vị trí ở góc xưởng tác dụng làm mát sẽ bị hạn chế.

Hứng dẫn lựa chọn hệ thống khung và tấm làm mát Cooling Pad

1. Lựa chọn khung phù hợp:

  • Khung làm mát cooling pad đa phần được làm bằng chất liệu nhôm hoặc inox 304, không làm khung quá dài vì khi đó khung sẽ rất yếu, chịu lực kém khiến cho các tấm làm mát có thể lỏng lẽo, tệ hơn là bị văng tấm ra ngoài.

  • Khi lắp đặt khung làm mát cooling pad phải gia cố thêm những tấm nẹp bằng inox để cố định các tấm cooling pad không bị xê dịch với khung.

  • Máng dưới có nhiệm vụ thu hồi lượng nước còn lại do không bay hơi hết, sau đó được dẫn về bể nước của hệ thống để tiếp tục một vòng tuần hoàn mới. Do máng dưới là máng chứa nước thu hồi nên kết cấu của các chi tiết lắp ghép yêu cầu phải hoàn toàn kín khít.

  • Máng trên gồm nhiều chi tiết ghép lại như: nắp sườn hai bên, nắp đậy kỹ thuật, máng té, các chi tiết định vị ống phân phối. Máng trên có nhiệm vụ phân phối lượng nước đủ và đều cho toàn bộ các tấm làm mát được lắp ghép trong giàn thông qua các tấm phân phối nước.

  • Hai thanh ốp đứng 2 bên làm nhiệm vụ định vị, gắn kết giữa máng trên và máng dưới lại với nhau, tạo khung bao vững chắc, đồng thời giữ chặt các tấm làm mát trong khung.

  • Khung máng nước của giàn lạnh có nhiều chủng loại và kích thước khác nhau, kích thước của chúng được xác định căn cứ các điều kiện như: vị trí cần lắp đặt, số lượng các tấm làm mát được lắp ghép, cách thức lắp ghép hoặc cắt ghép.

Khung tấm làm mát cooling pad lựa chọn

Hướng dẫn tính toán kích thước Khung làm mát (Khung dàn lạnh) phù hợp:

  • Kích thước khung máng nước thông dụng (tấm làm mát tiêu chuẩn: không cắt tấm, không nối đỉnh):
  • Chiều dài của khung (L):                       L = n * w        [mm]
  • Chiều cao của khung (H):                     H = h + 200     [mm]
  • Chiều dầy của khung (D):                     D = d + 50       [mm]
  • Trong đó:

            n - Số tấm làm mát được lắp ghép trong khung

            w - Chiều rộng tiêu chuẩn của tấm làm mát.

            h -  Chiều cao tiêu chuẩn của tấm làm mát.

            d - Chiều dầy tiêu chuẩn của tấm.

Ví dụ: Với tấm làm mát có kích thước tiêu chuẩn: h = 1800mm, w = 600mm, d = 150mm

            n = 2 → kích thước khung giàn lạnh: LxHxD = 1200 x 2000 x 200 mm

            n = 3 → kích thước khung giàn lạnh: LxHxD = 1800 x 2000 x 200 mm

            n = 4 → kích thước khung giàn lạnh: LxHxD = 2400 x 2000 x 200 mm

            n = 5 → kích thước khung giàn lạnh: LxHxD = 3000 x 2000 x 200 mm

            n = 6 → kích thước khung giàn lạnh: LxHxD = 3600 x 2000 x 200 mm

2. Lựa chọn tấm làm mát phù  hợp, đạt tiêu chuẩn:

Hiện nay trên thị trường đang có 2 loại tấm làm mát thông dụng:

Tấm Cooling pad loại thường (Không chống rêu):

  • Sản phẩm này được ứng dụng trong các hệ thống làm mát nhà xưởng bằng tấm Cooling pad, trang trại chăn nuôi, nhà kho, nhà xưởng

  • Các loại tấm làm mát lắp đặt trong thiết bị máy có lỗ không khí nhỏ kích thước khoảng 5mm, phù hợp với việc trao đổi không khí trong quá trình sử dụng.

  • Kích thước tấm làm mát phổ biến hiện nay bao gồm: 1800x600x150mm ; 1500x600x150mm; 1200x600x150mm. Ngoài ra, khách hàng có thể thay đổi kích thước tấm tùy theo yêu cầu và mục đích sử dụng.

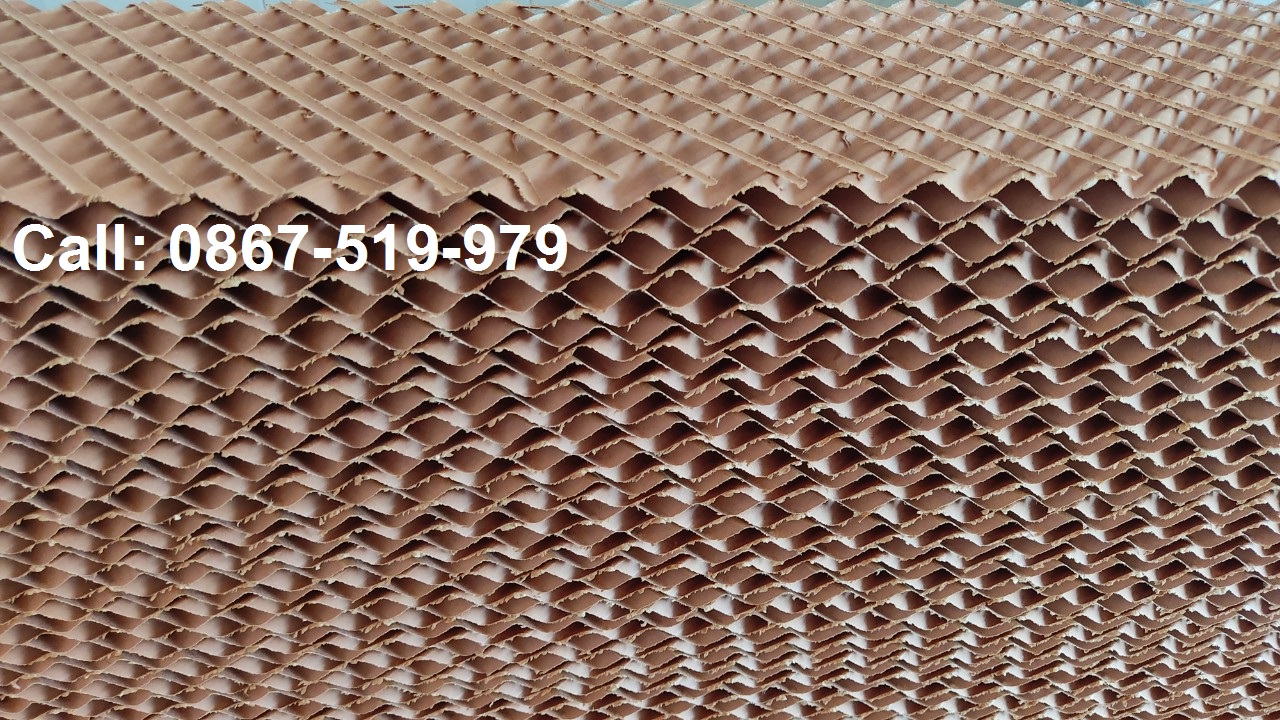

Hình ảnh tấm làm mát cooling pad thông thường

Hình ảnh tấm làm mát cooling pad thông thường

Tấm làm mát cooling pad cao cấp (chống rêu):

  • Sản phẩm này được ứng dụng trong các hệ thống làm mát nhà xưởng bằng tấm Cooling pad, trang trại chăn nuôi.

  • Phục vụ cho những không gian lớn và trực tiếp làm mát vì thế tấm Cooling pad được thiết kế với lỗ thông không khí 7mm.

  • Kích thước tấm làm mát phổ biến hiện nay bao gồm: 1800x600x150mm ; 1500x600x150mm; 1200x600x150mm. Ngoài ra, khách hàng có thể thay đổi kích thước tấm tùy theo yêu cầu và mục đích sử dụng.

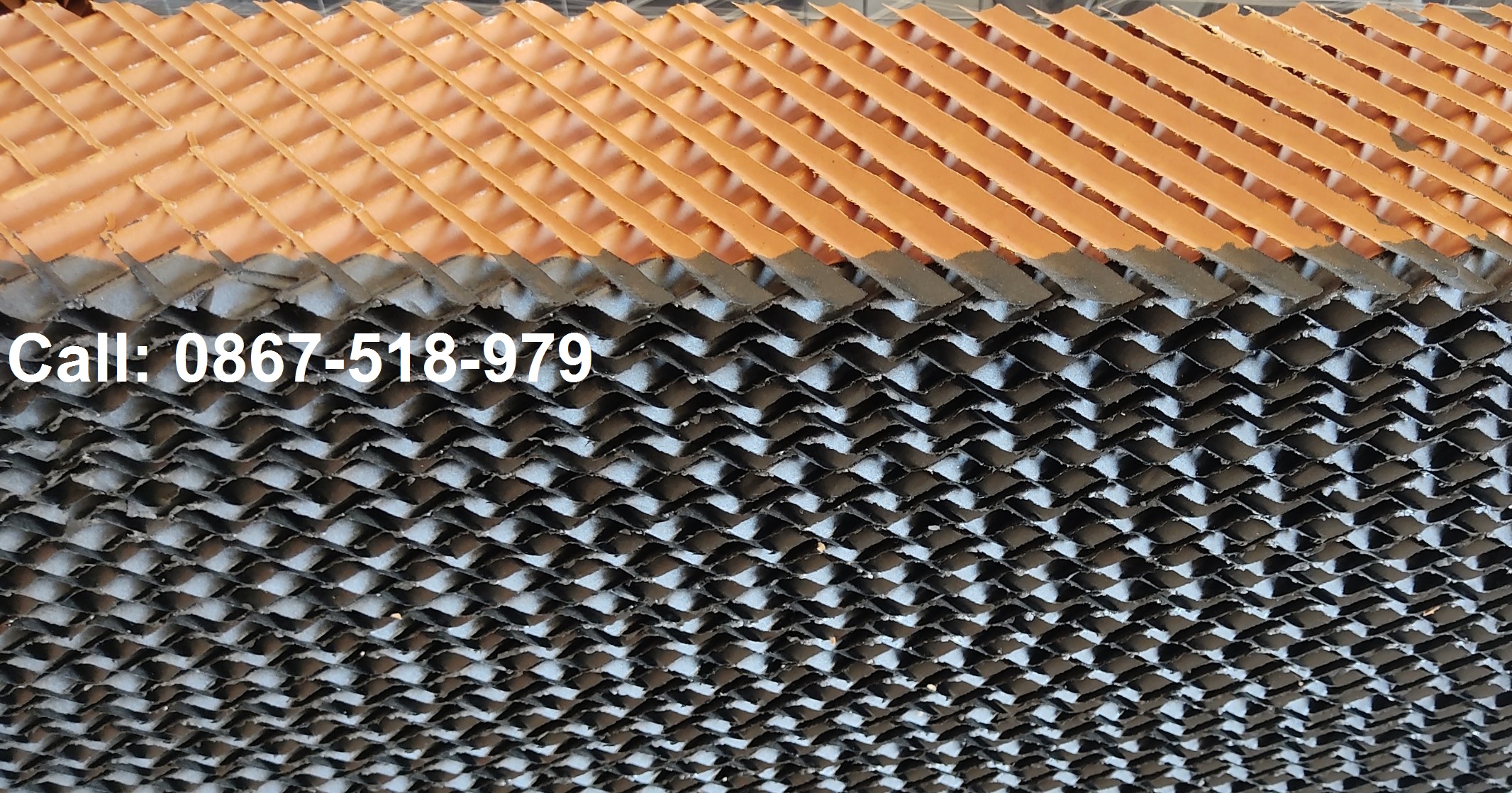

Hình ảnh tấm làm mát cooling pad chống rêu

Hình ảnh tấm làm mát cooling pad chống rêu cao cấp



Sử dụng tấm lưới thép chống côn trùng

Lưới chắn công trùng được làm bằng inox hoặc thép được đan (dệt) bằng 4 Phương pháp chính dệt kiếm, dệt kim (tròn, bằng), dệt móc xà, dệt bao tròn, do có cấu tạo đặc biệt như thế nên nó trở thành 1 phần không thể thiếu với bất kỳ hệ thống làm mát cooling pad nào:

  • Bảo vệ tấm cooling pad khỏi những va đập bên ngoài làm rách tấm.

  • Hạn chế bụi bẩn, côn trùng bay vào trong hệ thống làm giảm hiệu suất làm việc.

  • Tạo  sự chắc chắn cho hệ thống, thành 1 khối vững chắc.

Hệ thống ống nước giải nhiệt

Trong hệ thống làm mát cooling pad áp dụng hệ thống bơm nước tuần hoàn, khi nước chảy từ đỉnh của tấm làm mát qua các vân lượn sóng xuống đến phần dưới của tấm cooling pad tạo thành một màn nước khi không khí xuyên qua màn nước trở thành sẽ được bổ sung độ ẩm và giảm nhiệt độ tức thời, nếu kết hợp với quạt hút sẽ nhanh chóng đưa gió mát vào làm giảm nhiệt độ từ 8~10oC một cách hiệu quả tuyệt đối.

Toàn bộ nước giải nhiệt chạy từ bể  chứa đến các tấm làm mát đều được chạy trong ống PVC và đặc biệt phải được bọc bảo ôn cách nhiệt để giữ cho nhiệt độ nước luôn được đảm bảo ở 24-25oC bởi vì vào những ngày hè nóng bức bức xạ nhiệt của mặt trời chiếu thẳng ống nước làm nước có thể nóng lên đến 29- 30 oC điều này vô cùng ảnh hưởng đến nhiệt độ mà hệ thống có thể đạt được.

Lắp đặt tấm làm mát cooling pad này, chủ doanh nghiệp sẽ được hưởng những lợi ích sau:

Làm mát cho không gian mở, giữ nguyên hiện trạng nhà xưởng. Siêu tiết kiệm điện, tiết kiệm 65% chi phí đầu tư, 80% điện năng tiêu thụ so với điều hòa không khí. Máy àm mát hiệu suất cao giảm 6 đến 8 độ C. Nhiệt độ lại miệng gió đạt 28-30 độ C.

Lắp đặt đơn giản, nhanh chóng: quá trình lắp đặt không ảnh hưởng đến các hoạt động lao động trong xưởng, công nhân vẫn làm việc bình thường. Hơn nữa, không cần cải tạo, sửa sang nhà xưởng khi thi công lắp máy. Bảo hành điện tử, vệ sinh, bảo dưỡng dễ dàng, miễn phí hướng dẫn bảo dưỡng định kỳ.

Cung cấp nguồn không khí giàu Oxy: máy làm mát lấy gió tươi từ môi trường bên ngoài đem vào bên trong để hạ nhiệt độ xuống. Không khí giàu Oxy nên đem lại cảm giác dễ chịu, giảm bớt mọi căng thẳng nên người lao động luôn hứng thú trong công việc giúp tăng năng suất lao động.

Dễ dàng bảo dưỡng: sau khi đã lắp đặt xong hệ thống làm mát, nhà máy sẽ được nhân viên kỹ thuật hướng dẫn cách tự bảo dưỡng định kỳ mà không cần gọi thợ chuyên nghiệp. Những bộ phân cần vệ sinh là tấm lưới lọc, tấm làm mát cooling pad, bồn chứa nước. Phù hợp với tất cả nhà xưởng từ nhỏ đến lớn, chỉ cần lắp tại vị trí sử dụng.
